Vodič za suhe transformatore: vrste, specifikacije i primjene

A suhi transformator prenosi električnu energiju između krugova koristeći zrak, epoksidnu smolu ili neki drugi netekući materijal za izolaciju i hlađenje, umjesto mineralnog ulja koje se koristi u jedinicama punjenim tekućinom. Ova konstrukcija uklanja rizike od požara i curenja povezane s uljem, zbog čega je oprema široko specificirana u bolnicama, školama, visokim zgradama i podatkovnim centrima gdje je potreban smještaj u zatvorenom prostoru.

Što je suhi transformator?

Suhi transformator je statički električni uređaj koji povećava ili smanjuje napon bez uranjanja jezgre i namota u tekući dielektrik. Hlađenje se postiže prirodnom konvekcijom zraka (AN) ili prisilnom cirkulacijom zraka (AF), a izolacija je osigurana materijalima poput lijevane epoksidne smole, lakirane tkanine ili papira natopljenog smolom. Nedostatak tekuće izolacije znači da nema ulja koje bi curilo, zapalilo se ili zahtijevalo infrastrukturu za zadržavanje.

Princip rada i konstrukcija

Kao i svaki transformator, jedinica suhog tipa radi na elektromagnetskoj indukciji. Izmjenična struja u primarnom namotu stvara promjenjivi magnetski tok u laminiranoj čeličnoj jezgri, što inducira proporcionalni napon u sekundarnom namotu. Omjer zavoja između primarnog i sekundarnog namota određuje hoće li jedinica povećati ili smanjiti napon.

U trenutnoj proizvodnji uobičajene su tri tehnologije namotavanja:

• Konstrukcija od lijevane smole (epoksidna smola impregnirana vakuumom), koristi se za distribuciju srednjeg i visokog napona
• Konstrukcija laka impregnirana vakuumom (VPI), obično se koristi za niže napone ili manje kVA nazivne vrijednosti

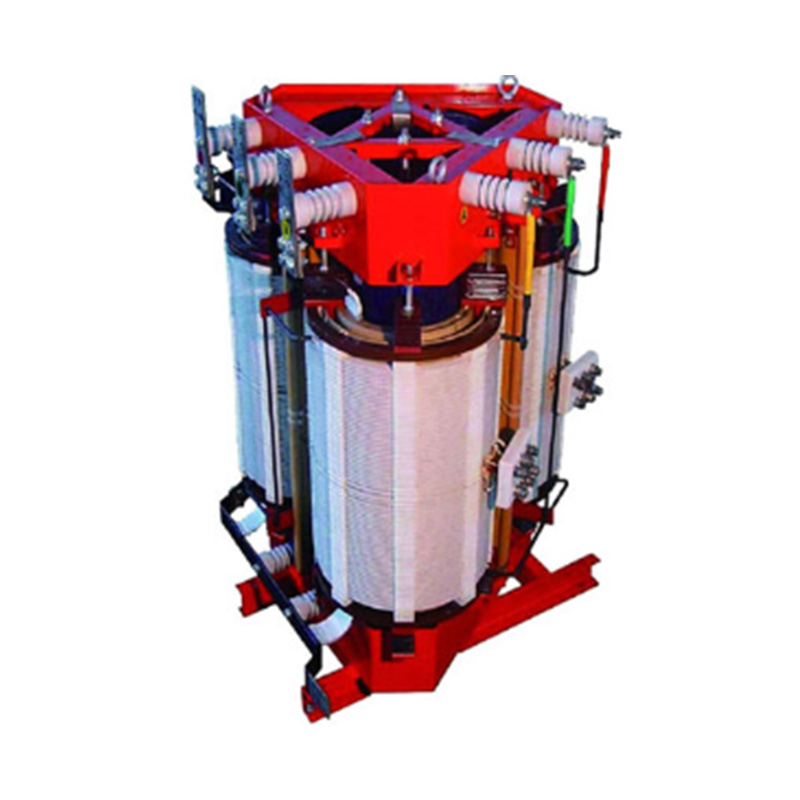

• Otvorena namotana konstrukcija sa staklenim vlaknima ili Nomex izolacijom, koristi se tamo gdje kompaktno lijevanje smole nije praktično

Tehničke specifikacije i čimbenici izvedbe

Ispravan odabir jedinice ovisi o usklađivanju nekoliko nazivnih parametara s opterećenjem i okruženjem instalacije, a ne o samom kapacitetu kVA.

Scenariji primjene

Budući da transformator suhog tipa ne zahtijeva jamu za zadržavanje ulja, protupožarne zidove ili vanjski trezor u mnogim jurisdikcijama, to je standardni izbor za lokacije gdje osoblje zauzima istu zgradu kao i električna oprema. Uobičajena instalacijska okruženja uključuju:

• Komercijalne visoke zgrade, gdje je jedinica instalirana na gornjim katovima ili u podrumskim električnim prostorijama
• Bolnice i škole, gdje požarni kodovi ograničavaju opremu napunjenu uljem unutar stambenih zgrada
• Podatkovni centri, gdje su neprekidna distribucija električne energije i mali rizik od požara prioriteti
• Instalacije obnovljive energije, uključujući gondole vjetroturbina i solarne inverterske stanice
• Industrijska postrojenja s procesnim područjima koja zabranjuju zapaljive tekućine u blizini proizvodnih linija

Transformatori suhog tipa nasuprot uljnog tipa

Dvije se tehnologije najviše razlikuju u rashladnom mediju, ponašanju u požaru i profilu održavanja. Tablica u nastavku sažima praktične razlike relevantne za odluku o kupnji.

Razmatranja odabira

Mogu li se suhi transformatori koristiti vani?

Da, vanjska instalacija je moguća ako je jedinica izgrađena s kućištem otpornim na vremenske uvjete ocijenjeno za primjenu, obično NEMA 3R ili ekvivalentno. Vanjski suhi transformatori uključuju dodatnu zaštitu od prodora vlage, ventilacijske rešetke s poklopcima za kišu i premaze otporne na koroziju. Oscilacije temperature okoline i vlažnost treba uzeti u obzir u toplinskom dizajnu prilikom specifikacije vanjske jedinice.

Preporuke za instalaciju i održavanje

Uobičajene pogreške i zanemarena razmatranja

• Premalen ventilacijski razmak, što podiže radnu temperaturu i skraćuje život namota
• Zanemarivanje faktora smanjenja nadmorske visine pri ugradnji iznad 1000 metara nadmorske visine
• Odabir vrijednosti impedancije bez provjere uzvodne koordinacije struje kvara
• Zanemarivanje zahtjeva za razinu zvuka u podnim instalacijama zauzetih osoba
• Preskakanje ispitivanja izolacijskog otpora prije početnog uključivanja

Industrijski trendovi i izgledi

Potražnja za višim ocjenama učinkovitosti, vođena ažuriranim standardima energetske učinkovitosti u više regija, gura proizvođače prema poboljšanim vrstama čelika jezgre i optimiziranoj geometriji namota. Rast izgradnje podatkovnih centara i međusobnog povezivanja obnovljivih izvora energije nastavlja širiti primjene gdje je potrebna transformacijska oprema za zatvorene prostore s niskim rizikom od požara.

Zaključak

A suhi transformator nudi praktičnu alternativu opremi punjenoj uljem gdje god su unutarnja instalacija, smanjeni rizik od požara ili pojednostavljeno održavanje prioriteti. Usklađivanje klase izolacije, metode hlađenja i ocjene kućišta sa specifičnim okruženjem instalacije ključni je korak u postizanju pouzdanih dugoročnih performansi.

Često postavljana pitanja

Što je suhi transformator?

To je transformator koji koristi zračnu ili čvrstu izolaciju kao što je lijevana epoksidna smola umjesto ulja za izolaciju i hlađenje namota, što ga čini prikladnim za unutarnju instalaciju bez infrastrukture za suzbijanje požara.

Koja je razlika između suhih i uljnih transformatora?

Jedinice suhog tipa koriste izolaciju od zraka ili smole i nose manji rizik od požara, dok jedinice uljnog tipa koriste tekući dielektrik koji pruža veću učinkovitost hlađenja, ali zahtijeva zadržavanje i periodično testiranje ulja.

Koje su 4 vrste transformatora?

Transformatori se obično grupiraju prema metodi hlađenja i izolacije u suhe tipove, tipove uronjene u ulje, lijevane smole i tipove s plinskom izolacijom, od kojih svaki odgovara različitim klasama napona i okruženjima instalacije.

Za što se koriste suhi transformatori?

Koriste se za povećanje ili smanjenje napona u komercijalnim zgradama, bolnicama, školama, podatkovnim centrima i industrijskim objektima gdje je potreban smještaj u zatvorenom prostoru i smanjen rizik od požara.

Mogu li se suhi transformatori koristiti vani?

Da, ako se nalazi u kućištu otpornom na vremenske uvjete namijenjenom izlaganju na otvorenom, s dodatnom zaštitom od vlage, korozije i promjena temperature okoline.
