Vodič za niskonaponske motore: učinkovitost, odabir i primjene 2026

Standardi učinkovitosti i globalno regulatorno okruženje

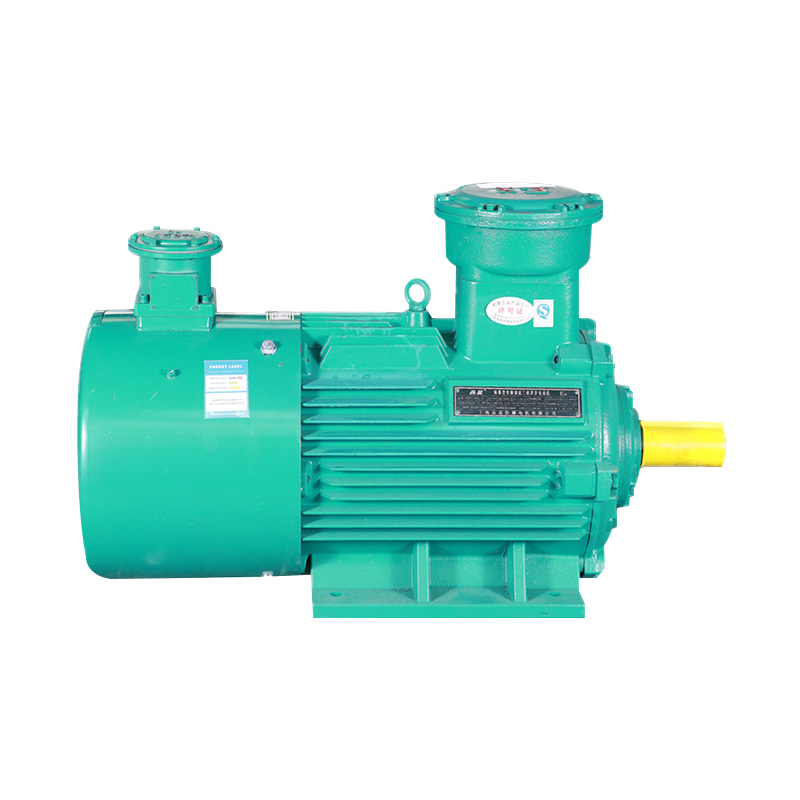

Niskonaponski motori, definirani kao oni koji rade ispod 1000 V , podliježu sve strožim standardima minimalne energetske učinkovitosti (MEPS) diljem svijeta. Uredba EU o ekološkom dizajnu (EU) 2019/1781 predstavlja  sveobuhvatni okvir, implementiran u dva koraka: Korak 1 od srpnja 2021. i Korak 2 od srpnja 2023., koji je proširio opseg i pooštrio zahtjeve za trofazne jednobrzinske motore od 50 Hz i 60 Hz ocijenjene do 1000 V koji rade u neprekidnom radu (S1, S3 ≥ 80%, S6 ≥ 80%).

Od 1. srpnja 2023. Klasa učinkovitosti IE4 postala je obvezna za 2, 4 i 6-polne motore s nazivnom snagom od 75 kW do 200 kW , dok IE3 je obavezan za motore od 0,75 kW do 1000 kW (isključujući raspon od 75-200 kW pokriven IE4), kao i za 8-polne motore do 1000 kW, motore povećane sigurnosti (Ex eb), motore otporne na plamen (Ex ec, Ex d, Ex de, Ex t), kočione motore s vanjskom kočnicom i dizajne potpuno zatvorenog zraka (TEAO).

Mnoge zemlje izvan EU-a implementirale su vlastite MEPS-ove usklađene s IE-klasifikacijama, omogućujući jednostavne usporedbe učinkovitosti između proizvođača.

Po čemu se razlikuju IE3 i IE4 dizajn motora

Motori IE3 i IE4 postižu veću učinkovitost kroz optimizirani unutarnji dizajn i poboljšane vodljive materijale. Ova veća učinkovitost smanjuje nazivnu struju motora za bilo koju zadanu snagu u kilovatu. Za aplikacije koje zahtijevaju izravno pokretanje (DOL), kategorija iskorištenja AC-3e posebno je razvijena za IE3/IE4 motore vrhunske učinkovitosti, pružajući veće performanse od standardne kategorije AC-3 za prilagođavanje potencijalno povećanim karakteristikama udarne struje i startne struje.

Izračun zahtjeva za snagom motora: pristup R.I.S.E

Prije odabira motora morate odrediti karakteristike brzine i momenta opterećenja za primjenu. Indukcijski motori obično su strojevi s jednom brzinom gdje sinkrona brzina ovisi o frekvenciji napajanja i broju polova statora, izračunato kao: Brzina (rpm) = Frekvencija (Hz) x 60 / Parovi polova . Na primjer, četveropolni motor s napajanjem od 50 Hz daje sinkronu brzinu od 1500 o/min, sa stvarnom brzinom pri punom opterećenju 2-4% niže zbog klizanja [citat:8].

Kada se koriste pogoni promjenjive brzine (VSD), moraju se uzeti u obzir obje radne brzine jer one utječu na rashladne uređaje i izbor ležaja. Nakon definiranja parametara brzine, snaga se može izračunati pomoću: Snaga (kW) = Brzina (rpm) x Okretni moment (Nm) / 9550 [citat:8].

Tri osnovne karakteristike momenta opterećenja

• Konstantni zakretni moment: Opterećenje zahtijeva relativno fiksni okretni moment nakon pokretanja i ubrzavanja do brzine kretanja. Tipične primjene uključuju dizala, dizalice, transportne trake i pumpe s pozitivnim pomakom. Dimenzioniranje se temelji na stalnom zahtjevu zakretnog momenta pri brzini rada.
• Linearni moment: Moment se mijenja proporcionalno s brzinom. Primjene uključuju obradu papira, valjanje tekstila i ekstrudere. Dimenzioniranje se temelji na  kontinuiranom opterećenju, koje se obično događa pri brzini.
• Promjenjivi (kvadratični) moment: Zakretni moment raste s kvadratom brzine. To se događa tamo gdje je uključeno trenje plina ili tekućine, kao što su puhala, ventilatori i centrifugalne pumpe. U ovim se primjenama značajne uštede energije mogu postići podešavanjem brzine motora pomoću VSD-a umjesto korištenja prigušnice ili kliznog ventila za kontrolu protoka.

Klasifikacija radnog ciklusa prema IEC 60034-1

IEC 60034-1 definira deset tipova rada od S1 do S10. S1 (kontinuirani rad) označava rad pri konstantnom opterećenju dovoljno vremena da se postigne toplinska ravnoteža. S3 (povremeni periodični rad) , uključen u opseg Ekodizajna kada je ≥80%, uključuje rad s razdobljima pokretanja i kočenja koja ne utječu značajno na grijanje. Precizno klasificiranje ciklusa rada sprječava predimenzioniranje i osigurava da toplinski kapacitet odgovara radnoj stvarnosti.

Brušeni istosmjerni motori bez četkica za niskonaponske primjene

Za aplikacije male snage ispod 60 V, izbor između istosmjernih motora s četkicama i bez četkica utječe na vijek trajanja, zahtjeve za održavanjem i složenost upravljanja.

Karakteristike brušenog istosmjernog motora

Četkasti istosmjerni motori koriste magnete trajnog polja u statoru i namotima armature na rotoru, s komutacijom koja se postiže pomoću četkica koje klize po segmentima komutatora. Ovaj sustav zahtijeva samo istosmjerni napon za rad i spaja se izravno na bateriju. Međutim, motori s četkom imaju ključna ograničenja: životni vijek obično se kreće od 1000 do 5000 sati , a  brzina je općenito ispod 10.000 okretaja u minuti . Veće brzine ubrzavaju trošenje četkica i komutatora kroz povećano trenje, odbijanje četkica i stvaranje luka koje nagriza kontaktne površine.

Prednosti istosmjernog motora bez četkica

Motori bez četkica mijenjaju konfiguraciju: trajni magneti se okreću na rotoru dok namoti ostaju nepomični. Elektronički upravljač kontinuirano mijenja struju statora na temelju položaja rotora, koji se očituje putem uređaja s Hallovim efektom, enkodera ili otkrivanja povratnog EMF-a. Životni vijek i brzina ograničeni su prvenstveno ležajevima, sa 20.000 sati rada i 50.000 okretaja u minuti su uobičajene specifikacije . Postoje dvije metode komutacije: blok komutacija, koja ima nižu cijenu, ali veću valovitost momenta; i sinusoidna komutacija, koja omogućuje gladak rad čak i pri malim brzinama, pogodna za precizno pozicioniranje i servo aplikacije.

Pet trendova koji potiču potražnju za motorima ultra niskog napona

Motori ultra niskog napona (ULV), definirani kao oni koji rade na ≤60V , predstavljaju rastući segment potaknut napretkom automatizacije u mobilnoj robotici, skladišnim sustavima i preciznoj proizvodnji. Analiza industrijskih istraživača ukazuje na širenje tržišta potaknuto pet konvergentnih čimbenika.

1. Rast mobilne robotike: AGV-ovi i AMR-ovi raspoređeni u logističkim, skladišnim i industrijskim okruženjima oslanjaju se na kompaktne sustave kretanja s baterijskim napajanjem koji balansiraju učinkovitost, okretni moment i sigurnost u postavkama usmjerenim na čovjeka.
2. Oporavak automatizacije skladišta: Nakon kratkoročnog pada ulaganja, predviđa se da će se automatizacija skladišta oporaviti od 2026., potaknuta AS/RS-om, automatiziranim sortiranjem i mobilnom robotikom koja sve više ovisi o komponentama ULV kretanja za sigurnosnu usklađenost i kompaktnu integraciju.
3. Proširenje proizvodnje poluvodiča: Primjene za rukovanje pločicama i fotolitografiju zahtijevaju preciznost, pouzdanost i kompaktnost koju pružaju ULV motori i pogoni. Proizvodi optimizirani za usklađenost s čistim prostorima i ultra niske vibracije ključni su za ove primjene.
4. Povećanje automatizacije malih osi: Proizvođači originalne opreme automatiziraju male podsustave koji su prije bili ručni, posebice u pakiranju i sklapanju elektronike. ULV motori nude modularna, isplativa rješenja za dodavanje automatiziranih sekundarnih osi.
5. Zamjena pneumatskih sustava: Pneumatska ograničenja u energetskoj učinkovitosti, preciznosti i održavanju pomiču poslovni slučaj prema ULV električnim alternativama u održivim aplikacijama.

Odabir ležaja i mehanička razmatranja

Aksijalne i radijalne sile izravno utječu na vijek trajanja ležaja. Za primjene velike radijalne sile, dimenzioniranje osovine također mora biti provjereno. Dva primarna tipa ležaja nude različite karakteristike.

Sinterirani klizni ležajevi su ekonomični i prikladni za neprekidan rad s niskim opterećenjem ležaja, ali ne bi se trebali koristiti s obrnutim radnim uvjetima, u vakuumskim okruženjima ili s rotirajućim opterećenjima. Kuglični ležajevi se prilagođavaju malim brzinama, velikim brzinama (do 10 000 okretaja u minuti), kontinuiranom, reverzibilnom i start-stop radu [citat:3].

Matrica odluke o odabiru po primjeni

Sljedeća matrica povezuje tipične primjene niskonaponskih motora s preporučenim tipovima motora na temelju karakteristika opterećenja i radnih zahtjeva.

Ključni zaključci za odabir niskonaponskog motora

Odabir ispravnog niskonaponskog motora zahtijeva sustavnu procjenu izvan jednostavnog usklađivanja ocjena s natpisne pločice. Tri bi principa trebala voditi proces. Prvo, o usklađenosti s razredom učinkovitosti nema pregovaranja : provjerite zadovoljava li motor regionalne MEPS zahtjeve za vaš raspon snage. drugo, prilagoditi karakteristike motora ponašanju opterećenja : izračunajte stvarne zahtjeve za okretnim momentom u cijelom rasponu brzina, a ne prema zadanim postavkama. treće, uzeti u obzir cijeli životni ciklus : viši početni trošak IE4 motora ili istosmjernog sustava bez četkica često se nadoknađuje uštedom energije tijekom radnog vijeka. Za nove projekte automatizacije koji uključuju mobilnu opremu ili precizne osi, ultraniskonaponski motori bez četkica predstavljaju smjer razvoja industrije. Za fiksna industrijska opterećenja, asinkroni motori IE3 i IE4 upareni s pogonima promjenjive brzine pružaju robustan put do učinkovitosti i usklađenosti s propisima.
