Koje su ključne prednosti korištenja TROFAZNIH MOTORA S NAMOTANIM ROTOROM u industrijskim primjenama?

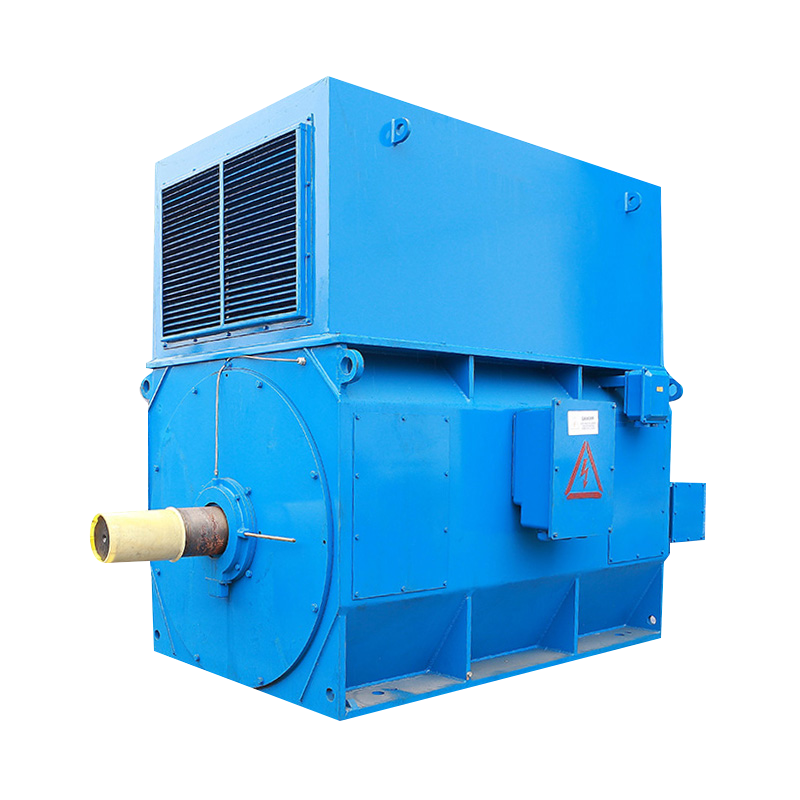

U eri kojom dominiraju pogoni s promjenjivom frekvencijom (VFD), moglo bi se razmotriti trofazni motor s namotanim rotorom naslijeđena tehnologija. Ipak, uđite u bilo koje teško pogonsko postrojenje, rudnik ili veliko postrojenje za rukovanje materijalima i vidjet ćete da ovi radni konji pouzdano prolaze kroz najzahtjevnije zadatke. Ne radi se o zastarjelosti, već o specijalizaciji: za specifične primjene s visokim zakretnim momentom i visokom inercijom, motor s namotanim rotorom nudi kombinaciju performansi, robusnosti i isplativosti koju moderne alternative često teško mogu zadovoljiti. Ovaj članak zadire dalje od osnova, pružajući analizu ključnih prednosti na razini inženjera trofazni motori s namotanim rotorom nezamjenjiv u industrijskim primjenama, od kontroliranog pokretanja do praktičnog održavanja.

Temeljni princip: Snaga vanjske kontrole rotora

Za razliku od kaveznog motora čiji je strujni krug rotora trajno kratko spojen, značajka definiranja a motor s namotanim rotorom je njegov trofazni namot rotora, doveden do statora preko kliznih prstenova i četkica. Ova arhitektura omogućuje spajanje vanjskih otpornika ili elektroničkih kontrola u krug rotora. Ova jednostavna, ali duboka razlika omogućuje izravnu manipulaciju karakteristikama momenta i brzine motora. Povećanjem vanjskog otpora rotora pri pokretanju, efektivna impedancija rotora raste, što istovremeno ograničava udarnu struju i maksimizira raspoloživi okretni moment već od nulte brzine—sposobnost koja je svojstvena dizajnu motora.

Osnovna prednost 1: Superiorna početna izvedba za teška opterećenja

Ovdje motori s namotanim rotorom uistinu briljiraju. Njihova sposobnost da osiguraju veliki startni moment s niskom startnom strujom rješava dva kritična industrijska problema: mehanički stres na pogonsku opremu i električni stres na napajanje.

Osvajanje velike inercije: idealan izbor za drobilice i mlinove

Kada se uspoređuje a trofazni motor s namotanim rotorom u odnosu na kavezni kavez za primjenu u drobilici , superiornost namotanog rotora je jasna. Drobilice, kuglični mlinovi i veliki ventilatori imaju veliku rotacijsku inerciju. Standardni kavezni motor koji se pokreće preko crte izvukao bi 600-800% struje punog opterećenja dok bi pružao samo 150-200% nazivnog zakretnog momenta, uzrokujući ozbiljne padove mreže i produljena, stresna ubrzanja. Motor s namotanim rotorom s vanjskim otpornicima odgovarajuće veličine može isporučiti 200-250% okretnog momenta pri punom opterećenju dok troši samo 150-200% struje. To rezultira glatkim, kontroliranim i bržim ubrzanjem tereta visoke inercije, smanjujući trošenje zupčanika, spojnica i samih pogonskih strojeva.

Preciznost u pokretu: sigurnosno kritično rješenje za dizalice

Pitanje o zašto koristiti motor s namotanim rotorom za primjene dizalica centri za kontrolu i sigurnost. Dizalice i kranovi ne zahtijevaju samo veliki startni moment za podizanje tereta, već, što je još važnije, preciznu kontrolu tijekom ubrzavanja i usporavanja kako bi se spriječilo njihanje tereta. Stepenasta kontrola otpora motora s namotanim rotorom omogućuje operaterima glatko napredovanje kroz ubrzanje i, što je ključno, korištenje otpornika za kontrolirano električno kočenje tijekom spuštanja. Ovo pruža inherentnu sposobnost "mekog pokretanja" i "mekog zaustavljanja" koja povećava sigurnost, smanjuje mehaničke udare i omogućuje precizno određivanje opterećenja, što je teško postići tako pouzdano s osnovnom postavom motora s kaveznim kavezom.

Osnovna prednost 2: Robusna i ekonomična kontrola brzine

Za primjene koje zahtijevaju ograničenu varijaciju brzine, motori s namotanim rotorom nude izuzetno čvrsto rješenje. Razumijevanje kako kontrolirati brzinu motora s trofaznim rotorom je jednostavan: mijenjanjem otpora u krugu rotora, mijenjate klizanje motora, a time i njegovu brzinu. Veći otpor znači veće klizanje i nižu radnu brzinu. Ova metoda pruža jednostavan, ekonomičan i robustan način kontrole brzine, posebno u teškim okruženjima gdje osjetljiva elektronika može otkazati.

• Tradicionalni stepenasti otpornici: Glomazne, ali izuzetno robusne grupe otpornika uključenih preko kontaktora. Idealno za prljava, topla okruženja.
• Tekući reostati: Osigurajte glatkije ubrzanje mijenjanjem razine elektrolita ili uranjanja ploče, što se često koristi u motorima s kliznim prstenom vrlo velike snage.
• Kontroleri poluprovodničkog rotora: Moderni elektronički čoperi koji mijenjaju efektivni otpor PWM kontrolom, nudeći bolju učinkovitost i finiju kontrolu od stepenastih otpornika.

Kada procjenjuju opcije kontrole brzine, ključno razmatranje za inženjere je ukupni trošak vlasništva i ekološka prikladnost. Donja tablica uspoređuje rješenje namotanog rotora sa sveprisutnim kaveznim motorom s VFD pogonom za tipičnu primjenu velike snage s ograničenim rasponom brzine.

Osnovna prednost 3: Inherentna mreža i zaštita opreme

Najizravnija električna korist je odgovaranje kako motori s namotanim rotorom smanjuju udarnu struju . Prema dizajnu, početna struja se obično održava na 150-200% FLC, u usporedbi sa 600-800% za DOL kavezni motor. Ovo ima značajne komercijalne implikacije:

• Smanjeni utjecaj mreže: Sprječava padove napona koji mogu poremetiti rad druge osjetljive opreme na istom napajanju.
• Niži troškovi infrastrukture: Omogućuje upotrebu manjih transformatora i kablova, čime se smanjuju početni kapitalni izdaci.
• Inherentno meko pokretanje: Kontrolirani porast zakretnog momenta štiti pogonsku opremu od iznenadnih mehaničkih udara, produžujući životni vijek mjenjača, transportera i spojnica.

Kontekst industrije: niša koja se razvija u svijetu VFD-a

Dok usvajanje VFD-a nastavlja rasti, motor s namotanim rotorom nije ostao statičan. Njegovu nišu jačaju i stalna potražnja i tehnološka ažuriranja. Prema analizi elektrotehničkog tržišta iz 2024. usredotočenoj na tešku industriju, potražnja za rješenjima za pokretanje s visokim zakretnim momentom na tržištima u razvoju s manje stabilnom mrežnom infrastrukturom bilježi stabilan godišnji rast od 3-5 %, pri čemu modernizirani sustavi namotanih rotora s kontrolerima poluprovodničkih rotora zauzimaju značajan udio. Nadalje, posljednja revizija standarda IEC 60034-30-1 iz 2023. za klase učinkovitosti motora, iako prvenstveno cilja na kavezne motore, potaknula je razvoj optimizacije učinkovitosti cjelokupnog pogonskog sustava aplikacija namotanog rotora, uključujući poboljšane upravljačke sheme za vanjske otpornike kako bi se smanjili gubici klizanja tijekom rada u stabilnom stanju.

Izvor: IEC - Međunarodni elektrotehnički standardi & izvješća o analizi tržišta industrije

Osiguravanje dugoročne pouzdanosti: Najbolje prakse održavanja

Prednosti izvedbe motora s namotanim rotorom ovise o pravilnom održavanju. Strukturirani program održavanja je neophodan.

Proaktivna njega: The Vodič za održavanje kliznog prstena za indukcijski motor s namotanim rotorom

Sklop kliznog prstena i četkice primarna je habajuća komponenta sustava. Najbolji primjeri iz prakse uključuju:

• Redoviti pregled i čišćenje: Provjerite nakupljanje prašine (vodljiva ugljična prašina je posebno štetna) i očistite krpom bez vlakana i odgovarajućim sredstvom za čišćenje.
• Trošenje i pritisak četke: Redovito mjerite duljinu četke i zamijenite prema specifikaciji proizvođača. Provjerite je li pritisak opruge ravnomjeran i ispravan kako biste održali dobar kontakt i minimizirali iskrenje.
• Stanje površine kliznog prstena: Pratite ima li utora, rupa ili neravnomjernog trošenja. Lagano održavanje finim abrazivnim papirom može biti dovoljno; teški slučajevi zahtijevaju profesionalnu ponovnu obradu.
• Promatranje iskre: Malo iskrenja je normalno na stražnjem rubu četke. Pretjerano iskrenje (iznad IEC/GB standarda) ukazuje na probleme s pritiskom, površinom prstena ili stupnjem četke.

Praktično Rješavanje problema Uobičajeni problemi s trofaznim motorom s namotanim rotorom

Kratki vodič za uobičajene probleme:

• Pretjerano iskrenje četke/istrošenost: Provjerite pritisak četke, nagib i stanje površine kliznog prstena. Provjerite jesu li prstenovi čisti i koncentrični.
• Motor radi sporo/pregrijava se: Vjerojatno greška u krugu vanjskog otpora (otvorena veza, neispravan kontaktor, zaglavljena stepenica). Provjerite banku otpora i kontrolni niz.
• Struja nejednake faze: Može ukazivati na prekid strujnog kruga u jednoj fazi rotora (slomljeni vod, jako istrošena četka) ili neravnotežu u vanjskim otpornicima.
• Vibracija/buka: Provjerite ima li istrošenih ležajeva (zajedničko za sve motore), ali također pregledajte ima li neravnomjernog otpora četke ili mehaničkih problema sa sklopom kliznog prstena.

Česta pitanja: Trofazni motori s namotanim rotorom

1. Jesu li motori s namotanim rotorom manje učinkoviti od motora s VFD pogonom?

Pri punoj brzini s kratko spojenim rotorom njihova je učinkovitost usporediva s kaveznim motorom slične klase. Tijekom smanjenja brzine preko otpora, učinkovitost opada jer se gubici klizanja rasipaju u otpornicima. Moderni VFD može biti učinkovitiji u širokom rasponu brzina. Međutim, za aplikacije s fiksnom brzinom ili ograničenim dometom, ukupna razlika u učinkovitosti sustava može biti zanemariva, a niži početni trošak i veća robusnost sustava namotanog rotora mogu ponuditi bolji ukupni trošak vlasništva.

2. Je li održavanje četkice veliki nedostatak?

To je razmatranje, a ne nužno nedostatak. Održavanje četke i kliznog prstena je predvidljiv, planiran zadatak. U teškim uvjetima, ovo mehaničko održavanje često se preferira u odnosu na kvar osjetljive VFD elektronike. Suvremeni materijali i dizajni četkica imaju značajno produljene servisne intervale, koji ponekad prelaze 12-18 mjeseci neprekidnog rada.

3. Može li se motor s namotanim rotorom koristiti s VFD-om?

Da, u konfiguraciji koja se naziva "dvostruko hranjeni" sustav, ali to je složeno i neuobičajeno. Praktičnije, VFD-ovi se mogu koristiti na strani statora motora s namotanim rotorom (s rotorom u kratkom spoju), ali to negira njegove početne prednosti i rijetko je isplativo u usporedbi s upotrebom standardnog kaveznog motora.

4. Koji su glavni razlozi da danas odaberete jedan?

Primarni pokretači odluka su: 1) Zahtjev za vrlo visokim početnim momentom s ograničenom udarnom strujom (za drobilice, kompresore), 2) Potreba za jednostavnom, robusnom kontrolom brzine u teškim uvjetima (prljavo, mokro, vruće) i 3) Primjene u kojima je kontrolirano ubrzanje/usporenje kritično iz sigurnosnih ili procesnih razloga (dizalice, veliki transporteri).

5. Kako mogu znati treba li ga mojoj prijavi?

Izvršite detaljnu analizu pogonskog sklopa. Ključna pitanja: Što je WR ² (moment tromosti) tereta? Koliki je potrebni okretni moment i moment ubrzanja? Koja su ograničenja mreže? Što je radno okruženje? Ako analiza ukazuje na visoku inerciju, veliki moment pokretanja i potrebu za kontroliranim pokretanjem unutar ograničenja mreže, motor s namotanim rotorom trebao bi biti glavni kandidat.
